De technisch-commerciële ingenieurs van PARATRONIC constateren regelmatig de verwoestende gevolgen die een directe blikseminslag of een geïnduceerde overspanning kan hebben op industriële infrastructuur in de watercyclus (zuiveringsinstallaties, reservoirs, pompstations, opvoerinstallaties enz.).
Gezien de steeds gevoeliger wordende apparatuur is het opzetten van een robuuste beveiligingsstrategie tegen blikseminslag en overspanningen niet langer een optie, maar een operationele noodzaak om uw installaties te beschermen.
Bij PARATRONIC ontwikkelen we geavanceerde oplossingen om uw laagspannings- (LS) en zeerlaagspanningsnetwerken (VLS) te beveiligen.
Bliksem veroorzaakt extreem hoge stootstromen. Zonder de juiste beveiliging zoeken deze stromen de weg van de minste weerstand, gaan ze door uw bedrading en vernielen ze in een oogwenk printplaten, besturingssystemen en data-acquisitiesystemen.
– De directe gevolgen: de fysieke impact op het bouwwerk die door een bliksemafleider wordt opgevangen.
– Indirecte gevolgen: tijdelijke spanningspieken die via de voedings- of signaalkabels lopen, vaak veroorzaakt door blikseminslag, worden verholpen door de installatie van PARATRONIC-overspanningsbeveiligingen.
Afhankelijk van:
– het type voeding (30 V, 220 V, 400 V enz.),
– het aantal te beveiligen geleiders.
– de afvoercapaciteit van de overspanning als gevolg van de blootstelling van de locatie aan blikseminslag (keranisch niveau, aangeduid met „Nk“ voor uw locatie).
– De restspanning heeft ook invloed op de doeltreffendheid van de beveiliging die samenhangt met de immuniteit van de te beveiligen apparatuur.
Onze laagspannings-overspanningsbeveiligingen zijn ontworpen om de vernietigende energie naar de aarde af te leiden voordat deze uw schakelkasten bereikt. Ze zijn geclassificeerd volgens de norm NF EN 61643-11 om aan elke configuratie te voldoen, afhankelijk van het type overspanningsbeveiliging (zie tabel).

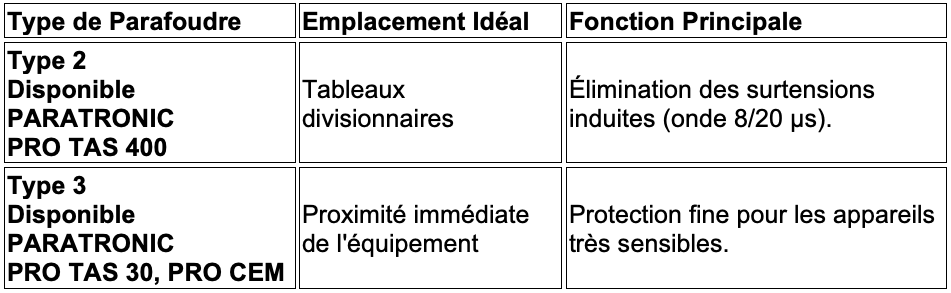

Classificatie van laagspanningsoverspanningsbeveiligingen volgens norm NF EN 61643-11
Advies van PARATRONIC: De doeltreffendheid van een laagspanningsbliksemafleider hangt af van de kwaliteit van de aarding. De regel van 50 cm met een grotere kabeldoorsnede (maximale lengte van de aansluitdraden) is absoluut noodzakelijk om de inductie en daarmee de restspanning tot een minimum te beperken.
Connectiviteit vormt de kern van de waterindustrie. Meetlijnen (4-20 mA-sensoren, SDI12 …), communicatiebussen (RS485, Ethernet) en systemen voor beheer op afstand zijn bijzonder gevoelig voor zelfs maar kleine spanningspieken.
PARATRONIC blinkt uit in de bescherming van zwakke signalen met apparaten die een ultrasnelle reactietijd hebben:
– Bescherming van meetkringen: Onze modules beschermen uw niveau-, druk- of debietsensoren zonder dat dit ten koste gaat van de nauwkeurigheid van het signaal.
– Beveiliging van dataverzamelsystemen: Onze oplossingen beveiligen uw PLC’s die zijn aangesloten op uw dataverzamelsystemen.
– Compact formaat: eenvoudig te monteren op een DIN-rail in uw schakelkasten.

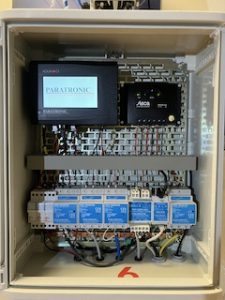

Set AQUA-CJ
Kiezen voor PARATRONIC betekent kiezen voor erkende Franse expertise.
Onze producten voldoen niet alleen aan de normen; ze worden onder praktijkomstandigheden getest om drie belangrijke aspecten te garanderen.
Aanzienlijke vermindering van de productiestilstand.
Duidelijke statusindicatoren op de overspanningsbeveiligingen om visueel te kunnen vaststellen of een module moet worden vervangen. De GR800-tester van PARATRONIC maakt het mogelijk om de status van de overspanningsbeveiliging te beoordelen tijdens uw onderhoudsrondes.
Van de inspectie ter plaatse tot de keuze van het juiste product: onze technisch-commerciële ingenieurs begeleiden u bij uw preventiemaatregelen.
Om een doeltreffende bescherming van uw installaties tegen blikseminslag te garanderen, is het absoluut noodzakelijk dat er een strikte fysieke scheiding tussen de verschillende netwerken wordt aangehouden.
Vermeng de kabeltracés van de stroomkabels (LA), die bij ontlading van nature „vervuild“ zijn, nooit met die van de signaal- en meetkabels (HV), die uiterst gevoelig zijn voor inductieve koppeling.
Als er een blikseminslag vlakbij in dezelfde afvoergoot plaatsvindt, kan dit leiden tot een vonkoverslag of een overspanningsimpuls door straling, waardoor uw overspanningsbeveiligingen hun werking verliezen.
Houd u strikt aan de regel van 50 cm voor de aardverbinding en gebruik aparte kabelgoten of scheidingswanden om de sterkstevens te isoleren van de datalijnen.
Deze compartimentering is essentieel om te voorkomen dat de bliksemenergie van de ene geleider naar de andere „overslaat“ en uw besturingsapparatuur of communicatiekaarten beschadigt.
Het komt vaak voor dat er ten onrechte verschillende aardingen worden gebruikt (zogenaamde „elektrische“ aarding, „bliksem“aarding en „IT“-aarding). Dit vormt een groot risico: bij een inslag kan er een potentiaalverschil van duizenden volt ontstaan tussen deze aardingen, waardoor er vernietigende elektrische boogontladingen door uw apparatuur kunnen lopen.
Alle aardingspunten op eenzelfde locatie moeten onderling worden verbonden om één enkel potentiaalreferentiepunt te vormen.
Het gebruik van PARATRONIC-overspanningsbeveiligingen, in combinatie met een degelijk aardingsnetwerk, zorgt ervoor dat uw hele installatie (van de hoofdschakelkast tot de laagspanningssensoren) tegelijkertijd op hetzelfde potentiaal komt, waardoor elk risico op schadelijke stroompassage tussen de aardingen wordt uitgesloten.
Door deze aanbevolen implementatiepraktijken te volgen, haalt u het maximale uit de PARATRONIC-oplossingen en zorgt u voor een waterdichte bescherming van de meest kritieke infrastructuur in de watercyclus.
Wilt u uw installatie laten controleren of een specifiek bedradingsschema ontvangen? Neem dan contact met ons op via het contactformulier.
