Surveillance des eaux en milieu naturel



Formation des agents de VNF Strasbourg

Suite à l’instrumentation des « prises et rejets » par la Direction Territoriale de Strasbourg, le personnel de VNF a été formé à l’utilisation des matériels PARATRONIC (capteurs, centrales d’acquisition…). Cette formation permet à VNF de maîtriser le réseau de mesures (40 points équipés) déployé par la SADE Metz.



La Direction Territoriale VNF de Strasbourg est gestionnaire de plusieurs centaines de kilomètres de voies d’eau, comprenant des voies navigables et leurs prises d’eau réparties sur les 5 départements du Bas-Rhin (67), du Haut-Rhin (68), de la Moselle (57), du Territoire de Belfort (90) et de la Haute-Saône (70).



Afin d’optimiser la gestion de la ressource en eau, VNF a décidé de procéder à l’instrumentation d’une quarantaine de sites à savoir :



  • les systèmes alimentaires des canaux



– Canal de la Marne au Rhin (CMR), géré par l’unité territoriale du CMR ;

– Canal du Rhône au Rhin Branche Nord (CRRBN), géré par l’unité territoriale Centre-Alsace ;

– Canal de Colmar, géré par l’unité territoriale Centre-Alsace ;

– Canal de Huningue, géré par l’unité territoriale Rhin ;

– Canal du Rhône au Rhin Branche Sud (CRRBS), géré par l’unité territoriale du CRRBS pour le petit gabarit et par l’unité territoriale Rhin pour le grand gabarit.



  • les cours d’eau en communication avec les canaux (Sarre, Zorn, Ill, Rhin, Largue).

Cette démarche d’instrumentation portée par VNF répond à plusieurs objectifs :



  • Poursuivre la démarche volontaire de VNF d’engagement dans la démarche SME (Système de Management Environnemental) à travers la certification ISO 14001 d’une partie du linéaire de ses voies d’eau dans le cadre de l’optimisation de la gestion de la ressource en eau ;
  • Répondre à l’obligation de respect du débit réservé des cours d’eau en aval de tout ouvrage de prélèvement (article L. 214-18 du Code de l’Environnement) ;
  • Déterminer aussi précisément que possible les volumes de prises et rejets dans le cadre de la redevance de prélèvement à payer auprès de l’Agence de l’Eau Rhin Meuse.



La mise en place des équipements de mesures de hauteur d’eau et de vitesse d’écoulement a été confiée à l’agence messine de l’entreprise SADE qui a assuré :



  • La réalisation des ouvrages de génie civil accueillant les équipements ou la modification des ouvrages existants (modifications de déversoirs, ajouts d’un seuil sur un ouvrage existant…) ;
  • La fourniture et la pose, la mise en service et la validation métrologique des instruments de mesures nécessaires à la collecte des informations, leur traitement et sauvegarde locale et les dispositifs de transmission vers le site de gestion à distance (logiciel de supervision TOPKAPI).

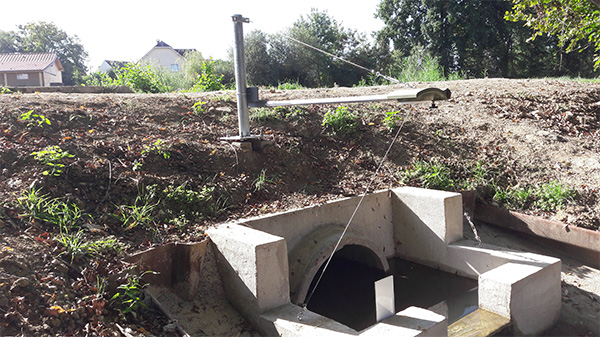

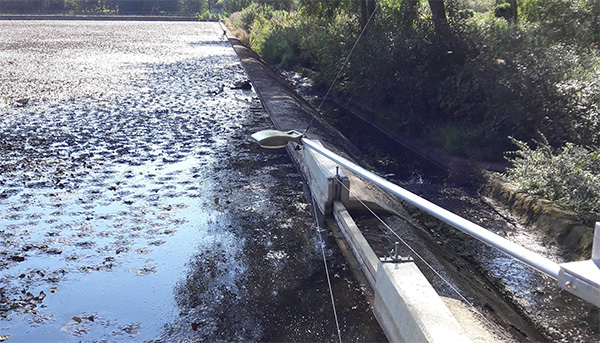

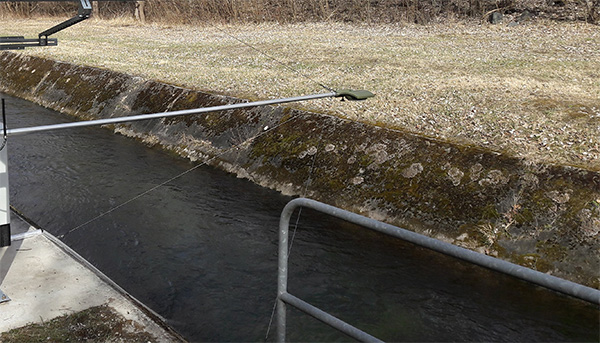

Sur les différents sites équipés, les mesures de niveau sont réalisées par des capteurs radars PARATRONIC CR420 et des capteurs immergés PARATRONIC SNA. La mesure de vitesse est réalisée par des capteurs ultrasoniques NIVUS NOS et Nivuflow, ou par jaugeages (M. Hauter, Gestion Hydro).

Sur chaque site, les capteurs sont raccordés à des centrales d’acquisition faible consommation PARATRONIC LNS. La transmission des données au superviseur TOPKAPI est réalisée soit par ADSL soit en GPRS/3G.

Le produit utilisé



LNS

Stations LNS



Les stations d’acquisition LNS ont spécialement été développées afin de répondre à ce genre de problématique : surveillance des milieux naturels sensibles par capteurs, bancarisation et transmission des données, déclenchement d’alertes…
