Surveillance des eaux en milieu naturel



Instrumentation du barrage de pannecière

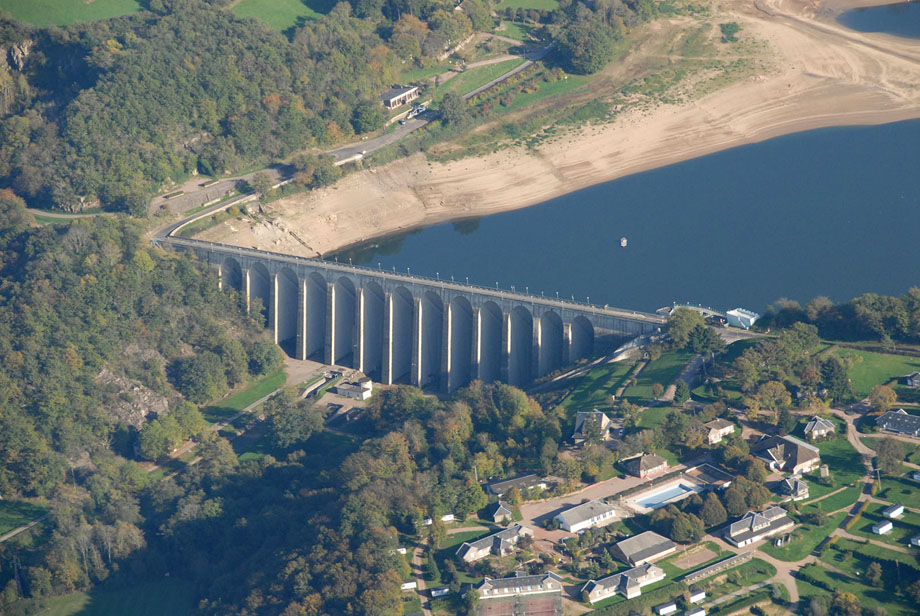

Le barrage de Pannecière se situe dans la haute vallée de l’Yonne, dans le département de la Nièvre (58), à quelques kilomètres de la ville de Château-Chinon. Il fait partie du parc naturel Régional du Morvan.



L’EPTB Seine Grands Lacs est gestionnaire de l’ouvrage.



En hiver et au printemps, les eaux sont stockées dans le lac-réservoir afin de constituer une réserve pour l’étiage, selon une courbe de remplissage préétablie. En périodes de crues, des prélèvements supplémentaires sont effectués pour limiter les risques d’inondations à l’aval.



En été et en automne, l’eau précédemment stockée est restituée à l’Yonne afin d’éviter un débit trop faible dans la rivière et permettre l’amélioration de la qualité des milieux aquatiques.

surveillance des eaux EPTB Seine Grands Lacs

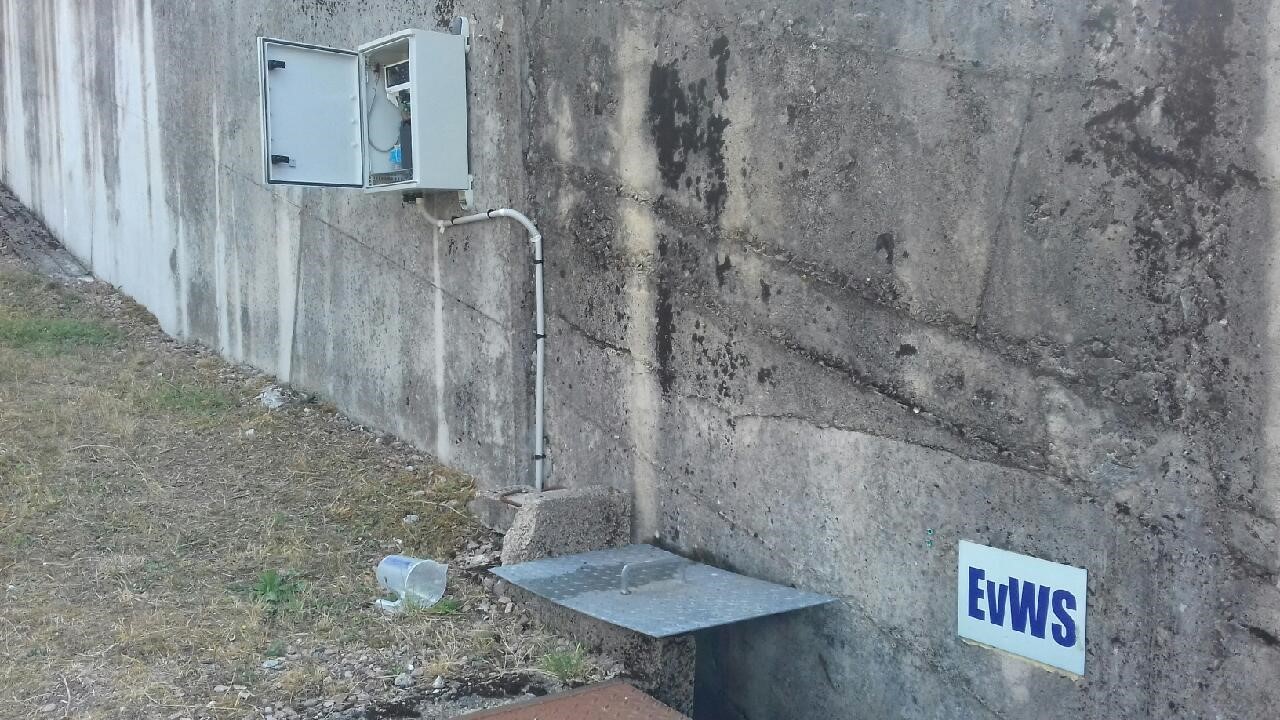

station d’acquisition surveillance des eaux EPTB Seine Grands Lacs

L’EPTB Seine Grands Lacs a souhaiter réaliser le suivi du débit de fuite du barrage, afin de quantifier les volumes perdus.



Une sonde piézométrique PARATRONIC de type SNA assure la mesure de la hauteur d’eau, au niveau d’une lame déversante, et les débits passants dans le bac de récupération sont ensuite déterminés par loi de seuil.



La station LNS PARATRONIC mémorise cette information, et assure la conversion hauteur/débit sur site. La station LNS affiche les informations de hauteur, de débit et de température directement sur site.

Les données sont également stockées et mises à disposition sur une clef USB connectée à la LNS, afin d’être récupérées manuellement par l’utilisateur. La station est également équipée d’un modem GSM/GPRS/3G, qui permettra l’envoi des données vers une supervision installée par la suite.

Le produit utilisé

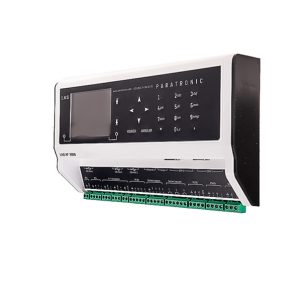

station d'acquisition LNS

Stations LNS



Les stations d’acquisition LNS ont spécialement été développées afin de répondre à ce genre de problématique : surveillance des milieux naturels sensibles par capteurs, bancarisation et transmission des données, déclenchement d’alertes…
