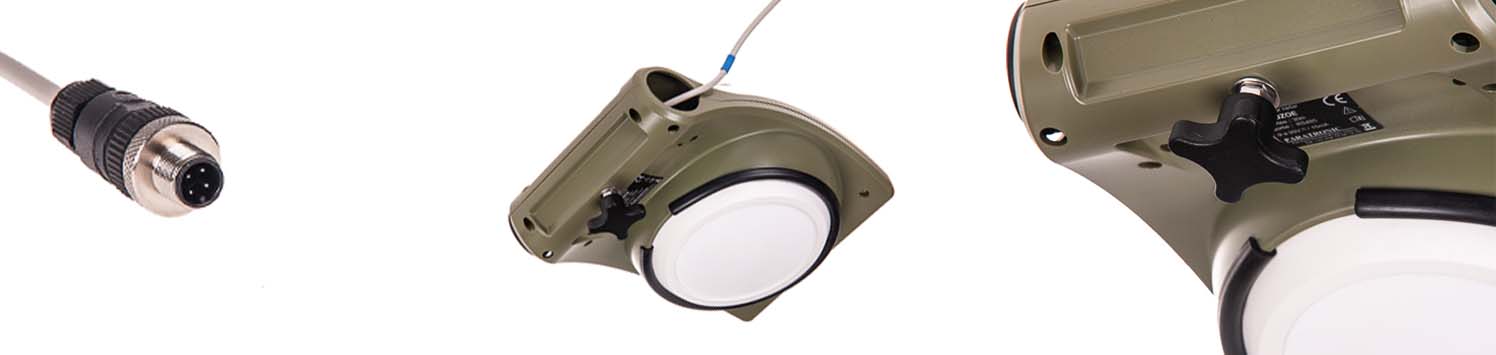

A CRUZOE é um sensor aéreo que utiliza a tecnologia de radar. A sua principal utilização é a medição e o controlo da altura de líquidos estáveis ou em movimento: na grande maioria das aplicações, trata-se da medição do nível da água.
O sensor de radar CRUZOE foi concebido especificamente para ser utilizado em ambientes exteriores.
O CRUZOE é escolhido sobretudo pela sua gama de medição: dispõe de uma gama de medição de 30 m e de um protocolo de comunicação MODBUS, o que o torna particularmente adaptado à utilização em rios.
As principais vantagens do sensor CRUZOE são a sua altura compacta, o seu nivelamento automático e o seu baixo consumo de energia: num local isolado e sem alimentação eléctrica, bastam 2 segundos de alimentação para obter uma medição.
O sensor radar CRUZOE pode ser utilizado numa vasta gama de aplicações: medição de rios, esgotos, cisternas, etc.

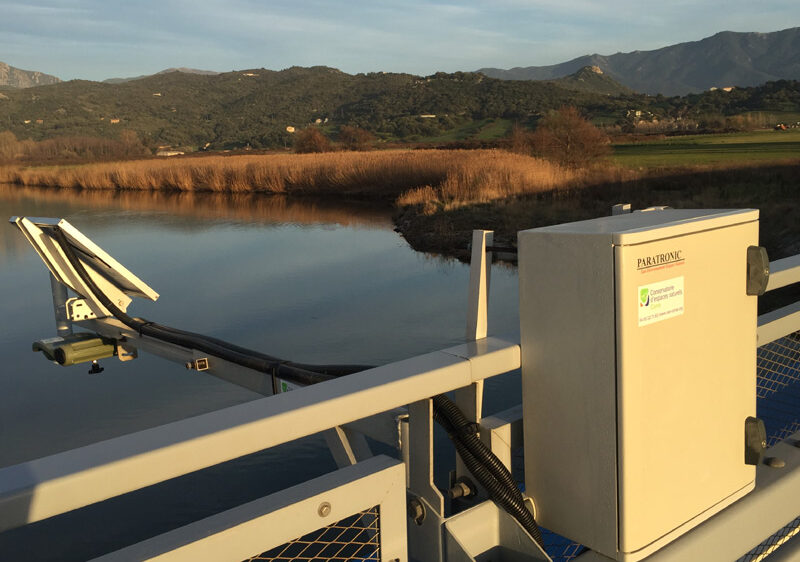

A aplicação mais frequente é a medição fluvial, fixada debaixo de uma ponte ou por meio de uma lança. O sistema de nivelamento automático do CRUZOE, que corrige erros de trim até 10°, é particularmente útil para a utilização debaixo de uma ponte. Permite a utilização de um sistema de lança fácil de baixar e levantar. Para além de eliminar a necessidade de um técnico de acesso por corda, esta caraterística também facilita a afinação do produto, sem necessidade de um nível de bolha de ar.
A horizontalidade é crucial, porque se o sensor de radar fosse posicionado incorretamente, a onda de radar não se propagaria perpendicularmente ao líquido e, na melhor das hipóteses, a medição seria imprecisa, na pior, a onda propagar-se-ia mais e o sensor não efectuaria qualquer medição. Optar por um CRUZOE PARATRÓNICO evita estes problemas.
As configurações de fábrica do sensor CRUZOE permitem-lhe utilizá-lo diretamente ligando-o ao sistema de aquisição da sua escolha (estação de aquisição ou registador de dados que integra as funções de base para a medição hidrológica) sem qualquer configuração adicional.
No entanto, se desejar alterar as definições, por exemplo, para obter uma medição de nível em vez de uma tiragem de ar, pode configurá-lo como desejar utilizando o adaptador USB ADP e os nossos Sensores HMI (que pode ser descarregado gratuitamente do nosso sítio Web).

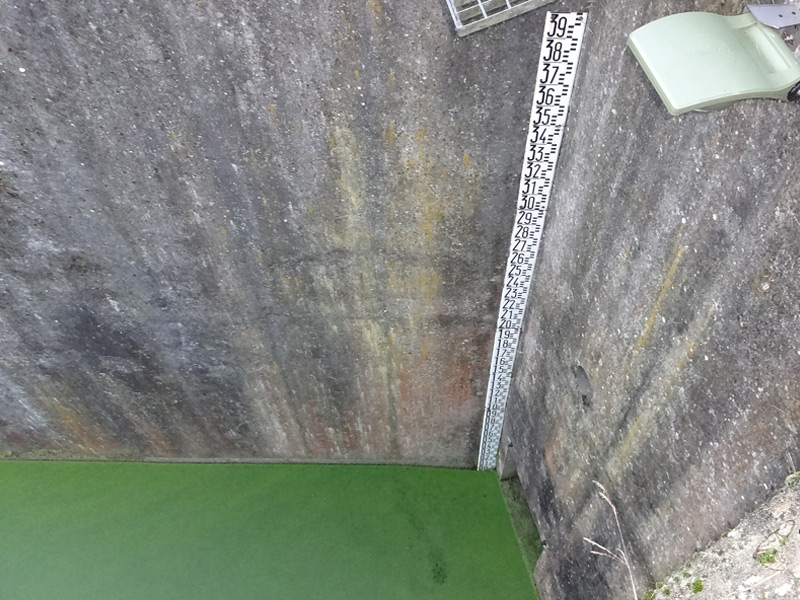

Para relembrar, a corrente de ar é a distância entre a superfície da água e o sensor, enquanto o nível da água é a distância entre o fundo da água e a superfície.
Ambos os valores têm a sua utilidade, dependendo das práticas do seu sector. Pode também ser uma questão de configuração: por defeito, os nossos sistemas estão definidos para tiragem de ar, pelo que trabalhar com este valor significa que não tem de reconfigurar o sensor e a aquisição.

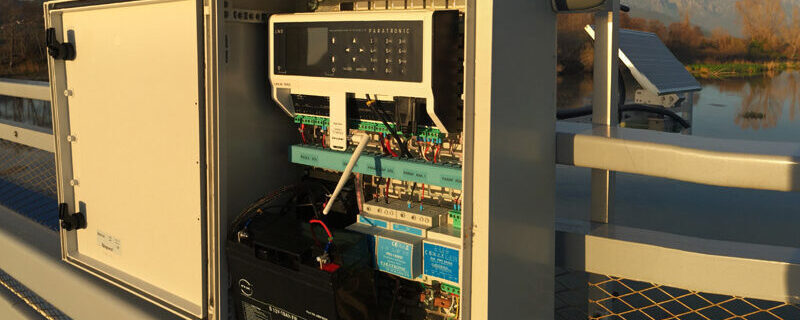

A aquisição mais adequada para o sensor CRUZOE é a nossa estação LNSque dispõe de uma entrada MODBUS. A maioria dos nossos registadores, como o MAC funcionam com outros protocolos de comunicação. Se preferir uma solução que comunique em 4-20mA, aconselhamo-lo a optar por outro modelo de sensor de radar, o CR420.

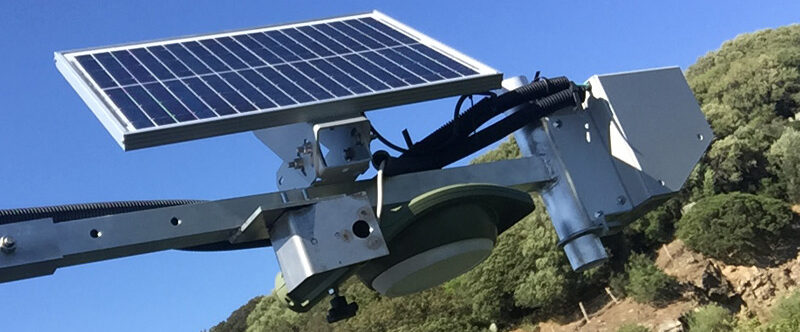

O sensor de radar CRUZOE também pode ser ligado a um TBRS um emissor-recetor de rádio alimentado por energia solar. Este sistema, particularmente útil para a hidrometria, permite reenviar a medição para o centro de aquisição de dados. Optar por um TBRS significa que não tem de ligar os seus sistemas através de cabos. Isto pode ser necessário em pontes, por exemplo: em França, as pontes estão sujeitas a numerosas normas. A maioria das pontes não pode ser perfurada, por razões estruturais e estéticas. Por conseguinte, é impossível instalar um caminho de cabos.
Ambos os sensores utilizam a tecnologia de radar. As principais diferenças entre os dois produtos residem nas suas aplicações e protocolos de comunicação.
O protocolo de comunicação da CRUZOE, o MODBUS, transmite várias informações: a medição propriamente dita (nível de água), a qualidade do sinal, a média das medições a 4 segundos e a 16 segundos, etc. Em contrapartida, o protocolo utilizado pela CR420um sinal 4-20Ma, transmite apenas uma informação: a medição.
As gamas de medição também são diferentes: o radar CRUZOE tem uma gama de medição de 30 m (ou seja, um calado máximo de 30 m), enquanto o CR420 tem gamas de medição de 6, 10 e 12 m.
O sensor é alimentado por uma fonte de alimentação simples de 12 volts e o seu curto tempo de aquecimento significa que pode ser utilizado em locais onde não existe fonte de alimentação.
O sensor CRUZOE utiliza a tecnologia de radar, pelo que, em comparação com os sensores piezométricos, por exemplo, não necessita de manutenção. De facto, as sondas piezométricas podem sofrer ligeiras deformações mecânicas ao longo do tempo, provocando desvios na medição; os sensores de radar não têm célula mecânica, pelo que não há razão para que variem ao longo do tempo.
O sensor também não necessita de qualquer controlo especial. Em termos absolutos, pode ir verificar se está sempre perfeitamente horizontal (o sistema automático pode ser perturbado por um choque ou pelo contacto com um bloqueio), ou limpar as teias de aranha que se encontram sob a sua superfície.

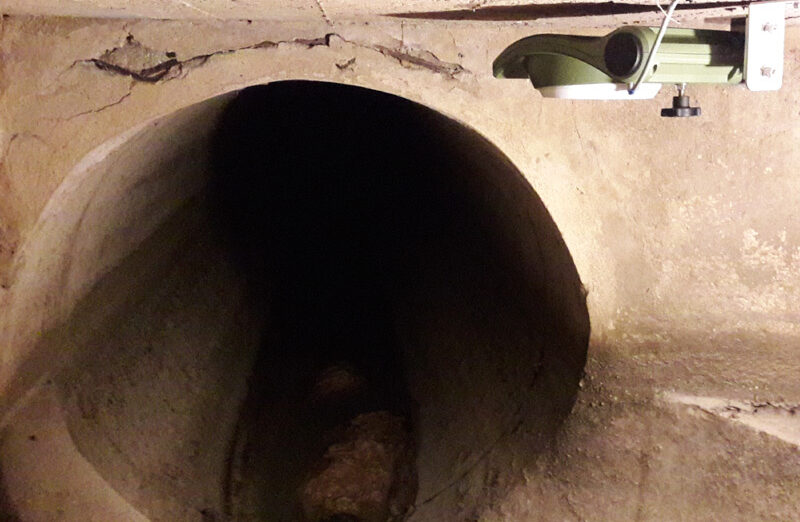

No entanto, quando utilizado em transbordos de tempestade, o sensor pode ficar obstruído, exigindo uma limpeza mais cuidadosa.
As aplicações possíveis são tantas quantas as necessidades de medição do nível de água. Nos rios, por exemplo, o sensor CRUZOE permite-lhe acompanhar o curso de água a longo prazo, emitir alertas em caso de inundação, controlar os níveis baixos de água e as faltas de água...
O CRUZOE é ideal para medir níveis de água elevados, o que é particularmente relevante para a monitorização de inundações.

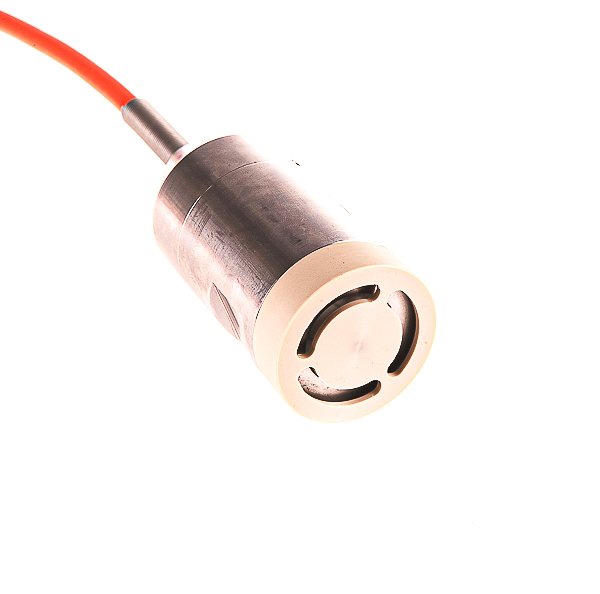

Por outro lado, o sensor perde precisão à medida que a altura medida aumenta, o que o torna menos adequado para a monitorização do nível baixo de água. É perfeitamente capaz de detetar a falta de água, mas se pretender obter uma medição do nível baixo de água ao milímetro, aconselhamos que opte por outra tecnologia. O nosso pessoal de vendas visitará o seu local para avaliar qual a tecnologia mais adequada à sua aplicação e qual a gama de produtos PARATRONIC mais adequada às suas necessidades. Para os níveis baixos de água, recomendamos a utilização de um sensor piezométrico e, mais especificamente, o sensor SNA.
Os sensores de radar CRUZOE têm uma garantia de 2 anos, incluindo os riscos de queda de raios (a sua imunidade nativa às sobretensões torna-os perfeitamente resistentes à queda de raios).
O serviço pós-venda da PARATRONIC é efectuado em França e em prazos muito curtos. O nosso serviço eficiente é apoiado pela nossa experiência e contactos dedicados.
Como a maioria dos nossos produtos, o sensor de radar CRUZOE é fabricado em França, na nossa fábrica de Reyrieux. Foi igualmente concebido e tornado fiável na PARATRONIC em Reyrieux.
As nossas FAQ não responderam a todas as suas perguntas? Não hesite em contactar-nos para mais informações.
