FAQ : NRV radar

De NRV is een compacte radarsensor die niveaumeting mogelijk maakt zonder onderdompeling en zonder contact met vloeistoffen.

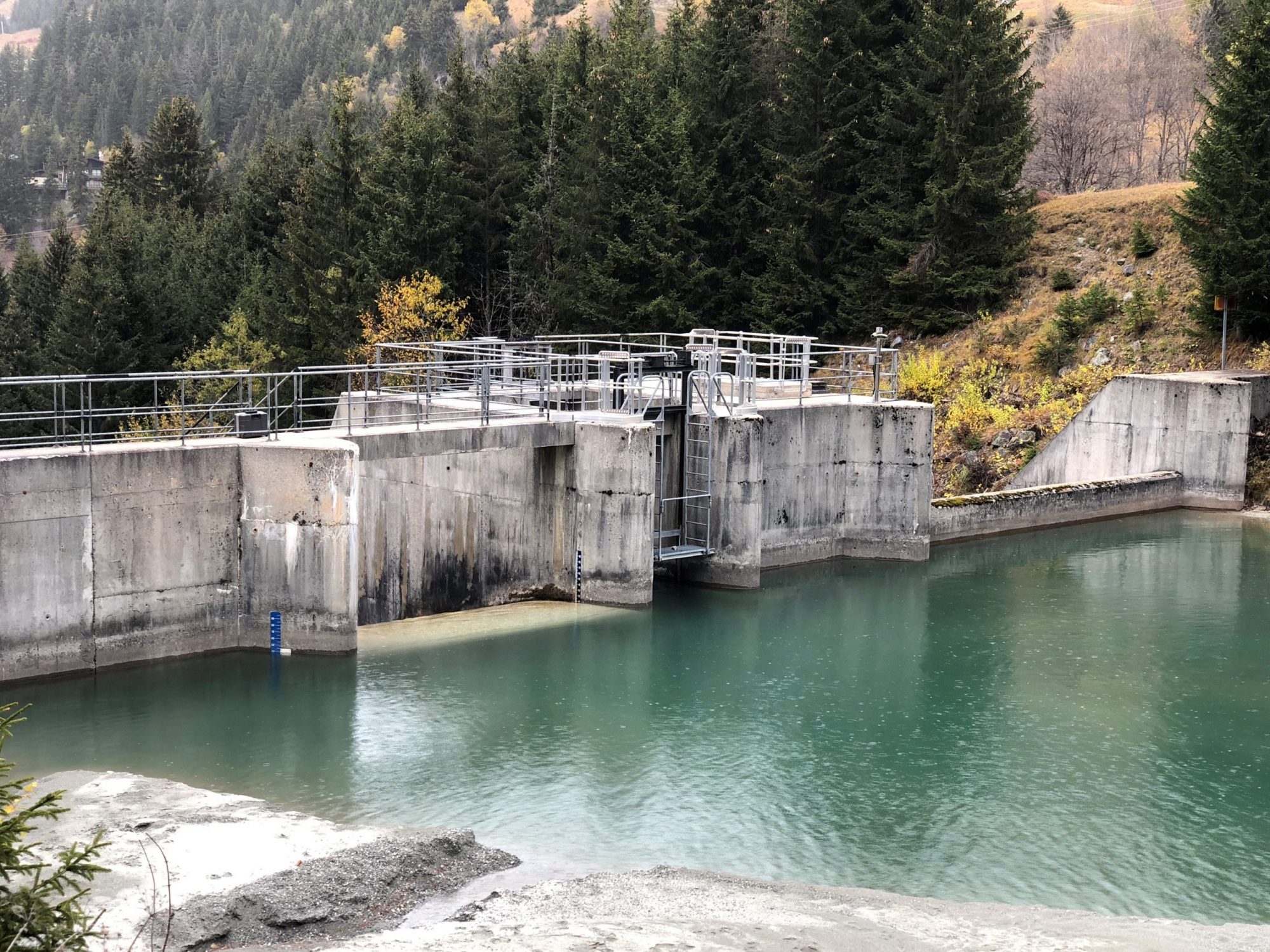

waterkringloop dam

Wat is de behoefte aan de NRV-radar?

De NRV radarsensor De radarsensor wordt gebruikt voor niveaumeting van vloeistoffen, voornamelijk water.



In welk type installatie past de NRV?

NRV-radar kan worden aangetroffen in rioolstelsels, drinkwatersystemen, waterwegen en soms in de chemie, vooral in waterige media die ijzerchloride bevatten.

Meestal wordt de NRV geïnstalleerd in liftstations, bar screens*, zandfilters, watertorens... Hij kan ook worden gebruikt in de natuurlijke omgeving, om het waterpeil te meten, om overstromingen en lage waterstanden te monitoren.



* Een bar screen is een systeem dat afval uit water filtert (voor sanitaire doeleinden of stormwater). Een in het zeefsysteem geplaatste NRV-radar zorgt ervoor dat de zeef niet door afval wordt geblokkeerd: het waterpeil aan beide zijden van de zeef wordt gemeten, en als deze ongelijk zijn, blijkt dat de doorstroming geblokkeerd is. Het rooster wordt dan automatisch teruggeplaatst.

Wat zijn de concurrentievoordelen van NRV PARATRONIC?

De belangrijkste voordelen van de NRV-radarsensor zijn het lage stroomverbruik en de korte opwarmtijd: 2s. Met de instelbare afvlakkingstijd (om fouten als gevolg van bijvoorbeeld wavelets te voorkomen) kan een meting worden verkregen in ongeveer 10 seconden.

Bellejouanne Waterzuiveringsinstallatie

Waarom kiezen voor een NRV-sensor in plaats van een piëzometer?

Er zijn verschillende redenen waarom u zou kiezen voor een NRV-sensor in plaats van een piëzometer sonde :



  1. De NRV-sensor is minder vatbaar voor verstopping dan de piëzometersonde.
  2. De NRV is een sensor in de lucht en bevindt zich dus niet onder water, waardoor hij minder gevoelig is voor milieurisico's.
  3. Bij het reinigen van watersystemen kan de hydro-reiniger ondergedompelde sensoren breken, maar niet een luchtgedragen sensor zoals de NRV.
  4. Ten slotte is de NRV dankzij het plastic omhulsel niet gevoelig voor gassen die uit de te meten vloeistof kunnen ontsnappen, zoalsH2S bijvoorbeeld.

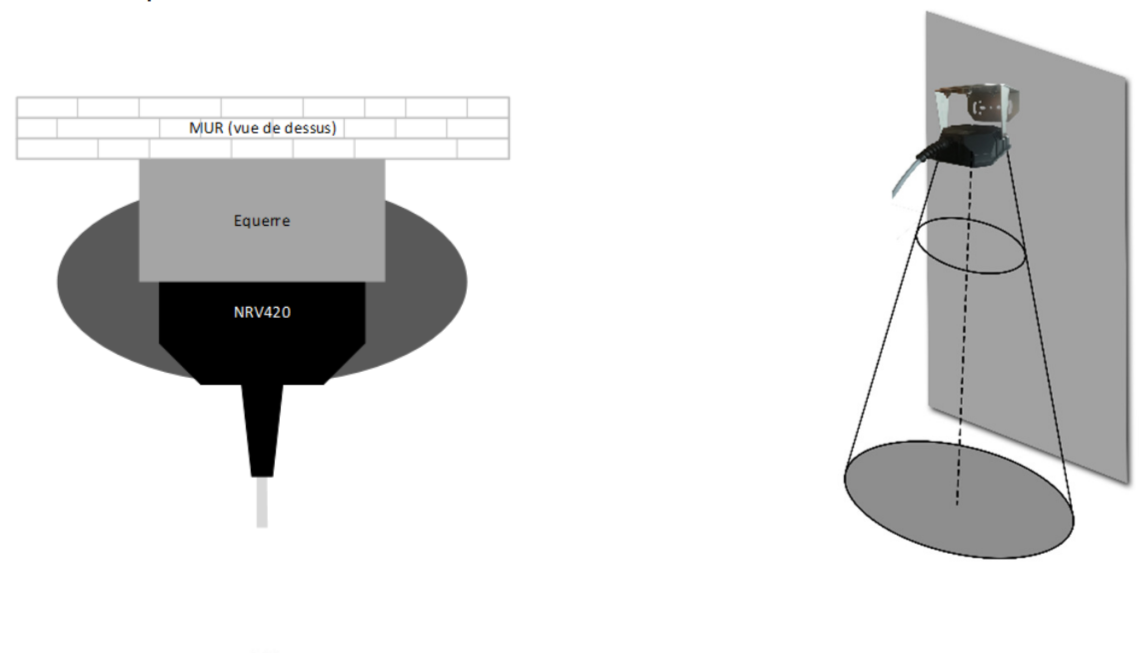

Installatie van de NRV-sensor

Hoe installeer je de NRV?

De NRV radarsensor is zeer eenvoudig te installeren. Hij kan worden gebruikt zoals hij uit de fabriek komt, maar wij raden u aan de sensor zo in te stellen dat hij het best aan uw behoeften voldoet.



De installatie kan met elke computer worden gedaan, met behulp van onze gratis HMI Sensors software, de ADP USB-adapter en natuurlijk een verbindingskabel. De parameters van de HMI-sensoren kunnen worden geëxporteerd, zodat u een bibliotheek van parameters kunt maken om ze van de ene sensor naar de andere te hergebruiken of ze te bewaren in geval van vervanging van een NRV (u hoeft ze dan alleen maar opnieuw in te voeren in de nieuwe sensor).

De sensor wordt geleverd met 2 m kabel, en een een bevestigingsbeugel kan worden toegevoegd (facultatief).



U kunt de installatie zelf doen, maar onze teams staan tot uw beschikking indien nodig.

Hoe voer ik de NRV?

In tegenstelling tot sensoren zoals de StraalIn tegenstelling tot sensoren zoals de Radius MAC RS4 is de NRV-radarsensor geen autonoom systeem: hij wordt gevoed door een externe bron of door het data-acquisitiesysteem waarop hij zal worden aangesloten: de PLC, het systeem voor beheer op afstand, de MACde RS4de displays... Het werkt in een 4-20 mA lus.



De meeste van deze data-acquisitiesystemen kunnen op een batterij worden aangesloten, zodat de NRV-sensor geschikt is voor moeilijk bereikbare plaatsen die niet op het elektriciteitsnet zijn aangesloten.

Wat voor onderhoud heeft de NRV nodig?

De NRV is vrijwel onderhoudsvrij, behalve dat het oppervlak van tijd tot tijd moet worden schoongemaakt. Dit voorkomt dat vuil zich ophoopt, wat onjuiste waarden zou kunnen veroorzaken.



In tegenstelling tot sensoren zoals de StraalIn tegenstelling tot sensoren zoals de Radius MAC RS4 is de NRV-radarsensor geen autonoom systeem: hij wordt gevoed door een externe bron of door het data-acquisitiesysteem waarop hij zal worden aangesloten: de PLC, het systeem voor beheer op afstand, de MACde RS4de displays... Het werkt in een 4-20 mA lus.



Wat voor informatie kan de NRV mij geven?

De NRV radarsensor zendt een 4-20 mA signaal over twee draden, of een RS485 signaal.

Wanneer het waterpeil verandert, verandert de stroom tussen de twee draden, waardoor het uitgangssignaal varieert. Door de displays of overnamekunnen we dit signaal gebruiken om een hoogte, een niveau of een "drawdown" (de daling van het waterpeil van een put wanneer die wordt aangeboord) af te leiden.

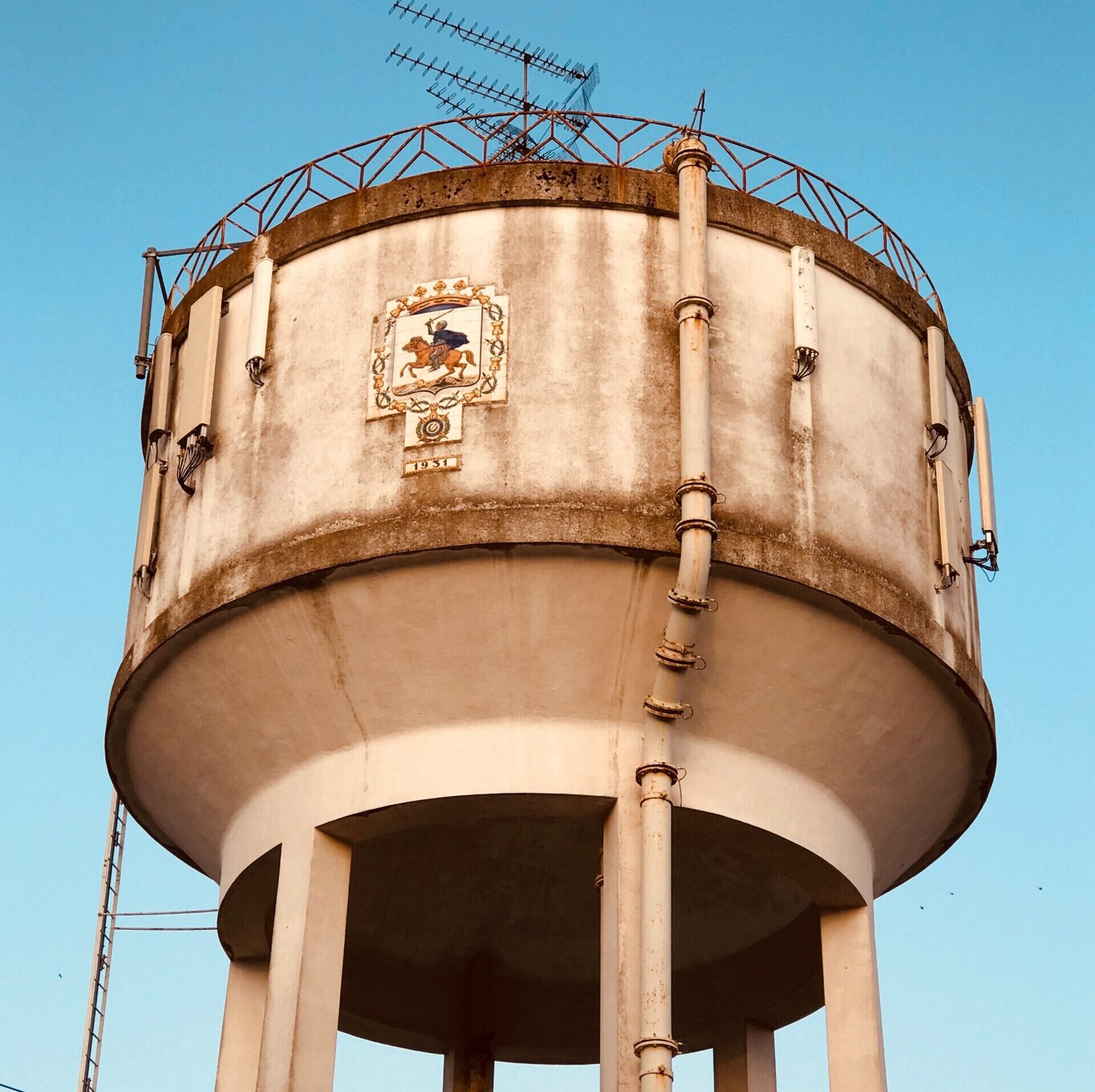

watertoren watercyclus

Wat is het doel van de gegevens die door de NRV-sensor worden geregistreerd?

Deze informatie zal door de automatiseringssystemen hoofdzakelijk worden gebruikt om niveauregelingsapparatuur in werking te stellen: om een watertoren te vullen of een liftstation te bedienen.

Zodra een hoog niveau in de acquisitie is ingesteld, zendt de NRV meters uit en het automatiseringssysteem zal pompen starten of stoppen overeenkomstig de ingestelde niveaus.



Op het gebied van drinkwater, bijvoorbeeld op een watertoren of een reservoir, kunt u het waterpeil meten en drempelwaarden definiëren zodat, wanneer het water de lage drempel bereikt, het automatisme de pompen in werking stelt die het reservoir zullen vullen om de beschikbaarheid van het water voor het bedoelde gebruik te garanderen.



Wat zijn de beperkingen van de NRV-sensor?

De NRV radarsensor wordt geconfigureerd op drie niveaus: 3, 8 of 12. De maximale luchtdiepte die kan worden gemeten is dus 12 m. Daarnaast moet het volgende worden aangenomen een andere oplossing.



Houd er echter rekening mee dat de NRV-radar een dode zone van 300 mm heeft, wat betekent dat het onmogelijk is het werkelijke waterpeil te meten als het zich op minder dan 300 mm van de sensor bevindt.

Wat is de garantie van de NRV-radar?

De NRV radarsensor heeft een garantie van 2 jaar en is inclusief het risico van blikseminslag, zonder dat een bliksemafleider hoeft te worden aangeschaft (geïntegreerde bliksembeveiliging van 2KV).

Een bliksemafleider kan nog vóór de ingang van de acquisitie worden toegevoegd om het acquisitiesysteem te beschermen tegen het risico van spanningspieken ten gevolge van blikseminslag.



Wordt NRV in Frankrijk geproduceerd?

Zoals bijna al onze producten wordt de NRV radarsensor met de hand gemaakt in onze fabriek in Reyrieux, Ain, Frankrijk.



Heeft u nog vragen?

Heeft onze FAQ niet al uw vragen beantwoord? Aarzel niet om contact met ons opnemen voor meer informatie.
